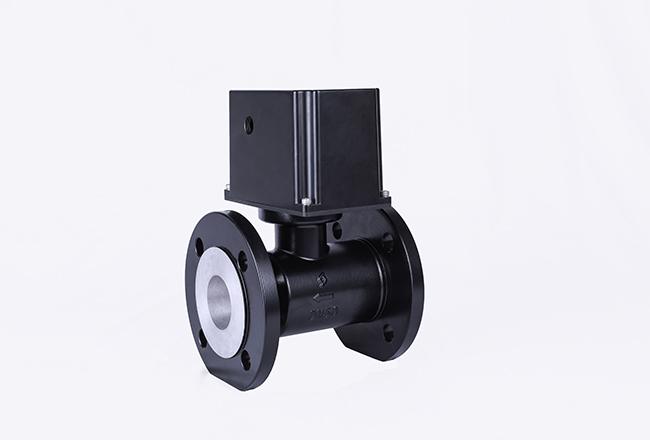

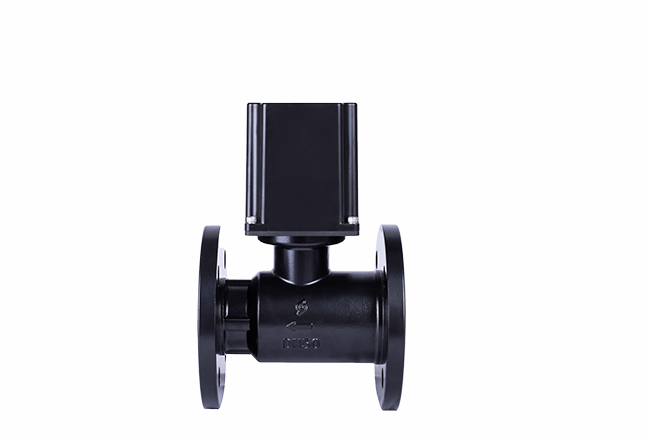

型号：GDF-5

简介：GDF-5 型浮动球阀采用微电机驱动，各零部件均严格按国家标准设计。其中，法兰按照 GBT9113-2010 《整体钢制管法兰》，阀体长度按照 GB/T 12221-2005 《金属阀门 结构长度》，整机设计与试验按照 GB/T 20173-2013 《石油天然气工业 管道输送系统 管道阀门》。有别于传统浮动球阀，本产品出气口采用了具有自主知识产权的泄压结构。

安装位置：浮动球阀可以安装在燃气管道上（如下图）

主要特点：

1、工作压力大，在0.4MPa的工作环境下，阀门可以稳定地开启和关闭；

3、无压力损失，采用阀门直径等于管道直径的零压力损失结构设计；

4、闭阀的密封性能好，密封圈采用耐高温（60℃）、耐低温（-25℃）的丁腈橡胶。

5、带限位开关，能准确检测开关阀的在位状态；

6、开关阀运行平稳，无振动，噪音小；

7、电机和齿轮箱全密封，防护等级≥IP65，完全防止输送介质进入，防爆性能好；

8、阀体采用铝材，可承受1.6MPa压力，抗冲击、抗振动，适应复杂环境；

9、阀体表面经阳极氧化处理，美观整洁，具有良好的防腐蚀性能。

使用说明：

1、红线和黑线是电源线，黑线接正极，红线接负极，用来打开阀门；

2、 可选的位置信号输出线： 2根白线为阀开到位信号线，阀开到位时短路；2根蓝线为阀关到位信号线，阀关到位时短路；（阀开或关后，电源通常延长5s，以保证到位信号的稳定性）。

3、阀门的减速箱可根据客户安装控制箱的方便程度整体旋转180度，旋转后的阀门可正常使用；

4、使用标准法兰螺栓连接阀门、管道和流量计。安装前，应仔细清洗法兰端面，防止端面的铁渣、铁锈、灰尘等尖锐物划伤垫片，造成泄漏；

5、阀门安装在管道或流量计中时，应关闭阀门。严禁在超压或漏气状态下使用，严禁用明火检漏；

6、本产品的外观设有铭牌。
